Внесу и я свои 5 копеек.

Тут уже в одной теме отписался на свой блог где я подробно выложил как собрать его, ну думаю тут тоже будет не лишним опубликовать так как тема достаточна актуальная на наших дорогах.Итак начнем))

Многим автолюбителям знакомы случаи, когда водитель автомобиля пропускает момент включения стоп-сигналов впереди идущей машины и тормозит с некоторым запаздыванием. Такие ситуации случаются довольно часто, и иногда это даже может привести к аварии. Можно всего этого избежать собрав небольшой блок по схеме ниже.

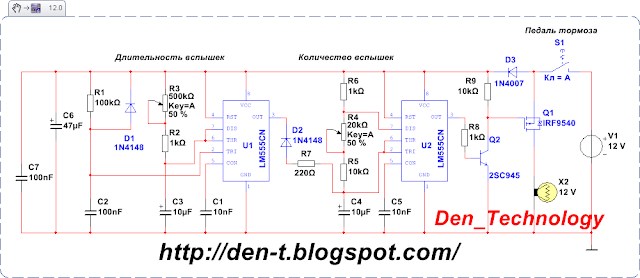

Данный блок управляет лампами стоп-сигналов автомобиля или мотоцикла следующим образом: при нажатии на педаль тормоза лампы работают в импульсном режиме (происходит несколько вспышек ламп в течение нескольких секунд), а затем лампы переходят в обычный режим непрерывного свечения. Таким образом, при срабатывании фонари стоп-сигналов значительно эффективнее привлекают к себе внимание водителей других автомобилей.

(IMG:https://2.bp.blogspot.com/-NxbfAZ_bC64/Wego5-7NvwI/AAAAAAAAAIw/iNH6u5FDH189E6Bhq7HxKxWvYNSsvyfhACLcBGAs/s640/%D0%A1%D1%85%D0%B5%D0%BC%D0%B0+F1.png)

Были установлены требования к блоку.


1) Низкая сибестоимость

2) Доступность радиодеталей

3) Бесшумный режим работы

4) Минимум обвязки

5) Современная элементная база

6) Регулировка количества вспышек

7) Регулировка длительности вспышек

8 ) Ток 5-6 Ампер

9) Защита от переполюсовки на входе

10) Корпус



Все эти требования удалось реализовать по схеме выше.



Работает схема так: при нажатой педали тормоза включаются сразу обе микросхемы U1 и U2, микросхема U1 работает в режиме выдержки времени (таймера), а микросхема U2 работает в режиме мультивибратора. После того как закончилась выдержка времени у U1 с ее выхода 3 через D2 и R7 поступает отрицательное напряжение на входы 2 и 6 микросхемы U2, запрещая тем самым дальнейшую работу U2, тем самым останавливая серию вспышек переводя в состояние логической единицы (плюса) выход 3 микросхемы U2 обеспечивая тем самым непрерывное горение лампы X2. На компонентах R1-D1-C2 реализован быстрый сброс таймера U1. На C6-C7 сделан небольшой фильтр от низкочастотных и высокочастотных помех. D3 нужен для защиты от переполюсовки на входе. Транзисторы Q1-Q2 работают в ключевом режиме. Ну вот собственно и все, приступим к сборке этого блока.

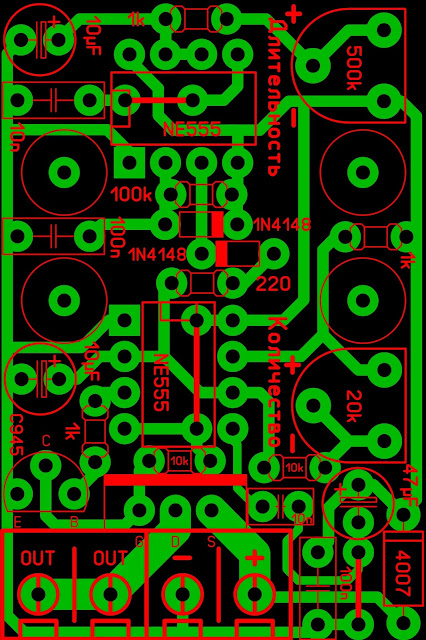

Разводим плату в Sprint Layout

(IMG:https://4.bp.blogspot.com/-IVm96DBV23Q/WehGtJp8yxI/AAAAAAAAAKY/zJ4OC7EJ4MstxEzHcUtYX1GMSTQIO1fnQCLcBGAs/s640/%D0%9F%D0%BB%D0%B0%D1%82%D0%B0.JPG)

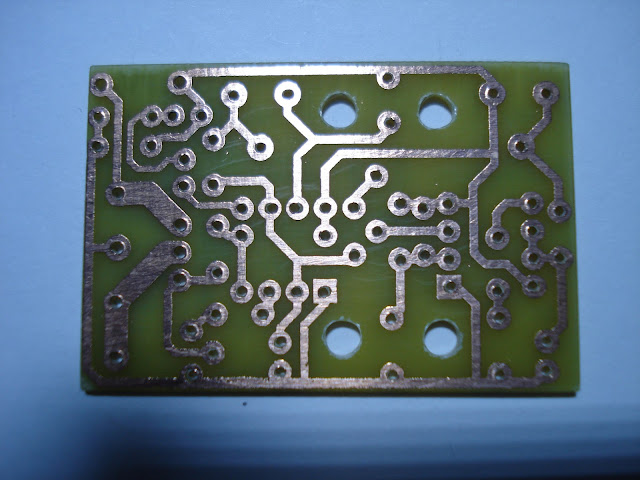

Травим и сверлим плату

(IMG:https://1.bp.blogspot.com/-x4ZRWXfUWTE/Weg9zUvs9-I/AAAAAAAAAJE/shmaPVn4Wg0iKBs75XbXAUfkxNE10carwCLcBGAs/s640/DSC01193.JPG)

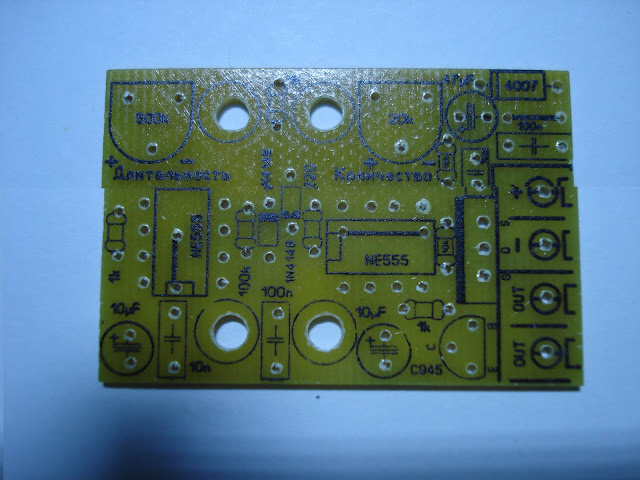

Печатаем названия компонентов

(IMG:https://4.bp.blogspot.com/-xBvoECH9ZTw/Weg-lKD2k3I/AAAAAAAAAJM/fYoUx4mVC_8rbJzceytc2SB31AsAlJdQQCLcBGAs/s640/DSC01190.JPG)

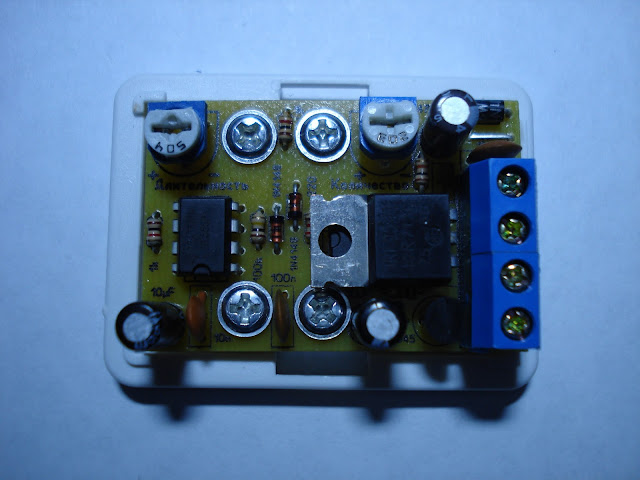

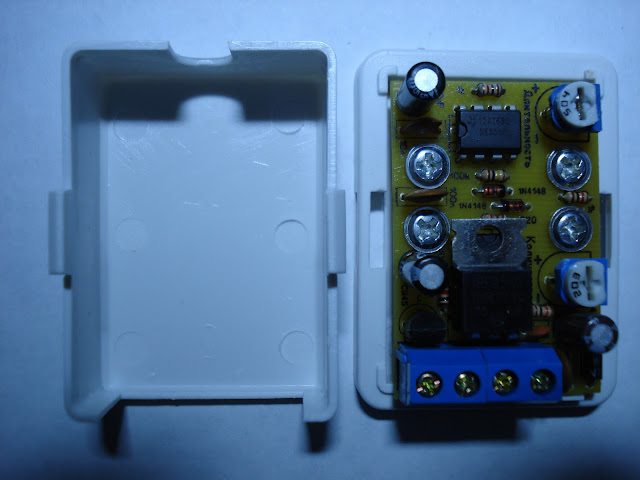

Паяем - собираем и монтируем в корпусе от телефонной коробки на 2 выхода

(IMG:https://4.bp.blogspot.com/-6FJ5lKoJXxw/WehAE7z-KCI/AAAAAAAAAJY/nx4QK_y81sA8c8vPZxrHE9owsHxYg99rwCLcBGAs/s640/DSC01196.JPG)

(IMG:https://1.bp.blogspot.com/-GBUPeW3ryJI/WehAptCQNgI/AAAAAAAAAJg/ay0CmDJG9jIJCAOY1wDH9-J-vVcfLutUACLcBGAs/s640/DSC01200.JPG)

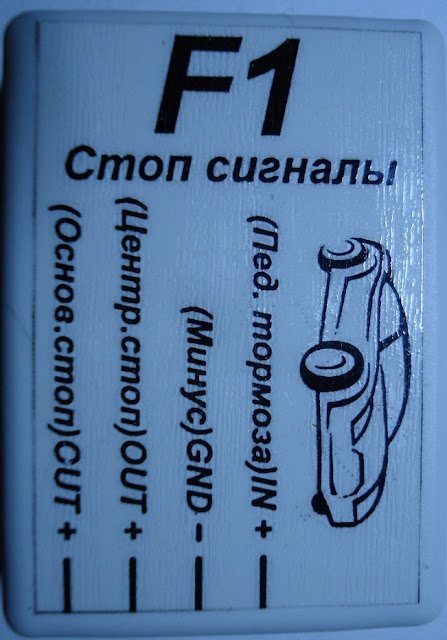

Печатаем и клеем наклейку на крышку корпуса

(IMG:https://3.bp.blogspot.com/-XwX0pW0OTe8/WehBvc8D9RI/AAAAAAAAAJs/4mQDCqMRI8IZiCuYQJexDIFepHz-PdeSQCLcBGAs/s640/DSC01204.JPG)

(IMG:https://1.bp.blogspot.com/-A7X52zOW5Ao/WehB8vHx89I/AAAAAAAAAJw/nqGP0ZIZYBAVz0oR0ChGPYibbvlTmLlFACLcBGAs/s640/DSC01204+%282%29.JPG)

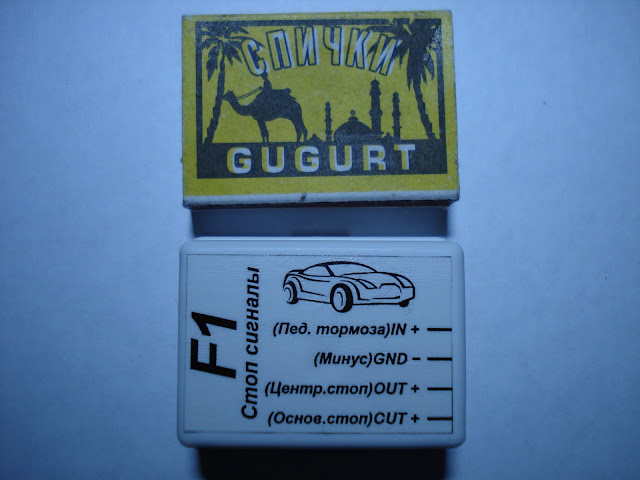

Размеры блока со спичечный коробок

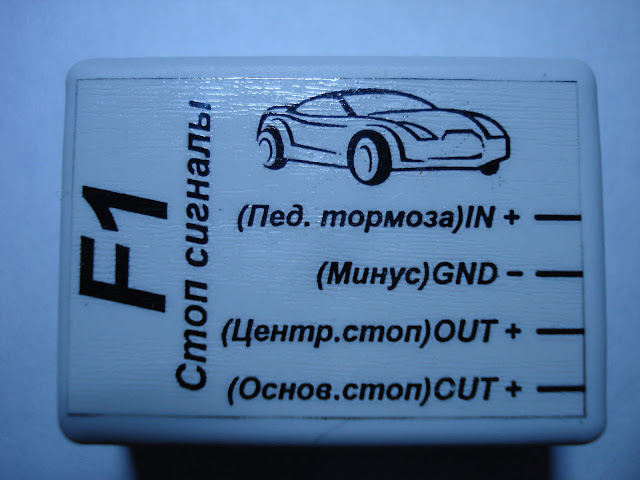

(IMG:https://3.bp.blogspot.com/-C_0Mzr9tf5A/WehCqCAM7yI/AAAAAAAAAJ8/bTaAvqPfkbsQOe2KkbQXn_yxxMfbGMidACLcBGAs/s640/DSC01199.JPG)

Схема подключения блока

(IMG:https://4.bp.blogspot.com/-Qa7fdTctRNg/WehD51G23dI/AAAAAAAAAKI/HQAZqqivPQ4G2bLNJyh3xX1wrJ1wDsIeQCLcBGAs/s640/%D0%98%D0%BD%D1%81%D1%82%D1%80%D1%83%D0%BA%D1%86%D0%B8%D1%8F+%282%29.JPG)



Скачать плату в Sprint Layout 6 https://drive.google.com/open?id=0B79f4EY7W...bEFhWUtvT2FzRVk

Видео работы можно посмотреть здесь http://den-t.blogspot.com/2017/10/f1.html в самом низу страници, сюда почему то мне прикрепить не удалось.Эта же ссылка является первоисточником. Владельцем этого блога и разработчиком данной схемы являюсь я. Так что никакие авторские права не нарушенны))

[Автобот]

[Powerman]

Хорошая поделка. Единственный на мой взгляд недостаток это, в пробе трогаешься останавливаешься, каждый раз он будет отрабатывать цикл.

Сообщение отредактировал Powerman - Mar 8 2018, 13:20

[Дима электронщик]

ну стопори тоже постоянно горят))) так что нормально, самое главное постоянно не мигает))
